시나리오마다 사용 시나리오가 다릅니다
수술 후 안과 치료 : 이마와 턱에 20 ~ 60 일 동안 하루에 적어도 16 시간 동안 동시에 압력 을가하십시오. 안구는 "정지"되어야하며 환자는 누워있는 동안 낮잠을 자야합니다.
신생아 환기 유형 : 일회용, 1-3kg 조기 영아의 흉부, 복부 및 머리의 3 차원 치수에 맞아야하며 굴곡 위치 및 폐 모집을 고려해야합니다.
가정용 뷰티 케어 : 0.5 ~ 2 시간 동안 위장에서 잠을 자십시오. 구멍 모양은 입과 코에 맞춰야합니다. 편안함이 가장 중요합니다.
어떻게 생산됩니까?

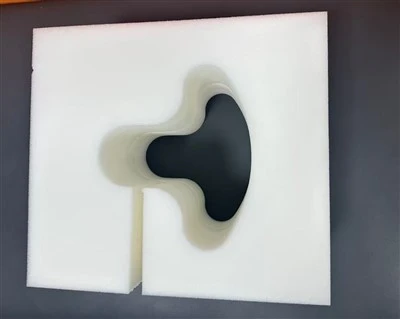

하나의 - 조각 폼
스폰지 또는 라텍스 조각이 바닥까지 뻗어 나서 CNC가 구멍 -으로 조각 된 CNC는 전통적인 베개와 가장 유사합니다.
공정 : 원자재 검사 → 일정한 온도 경화 → CNC 절단/조각 → 에지 연삭 → 물 세척 → 건조 → 복합 직물 → 품질 검사 → 진공 권선.
Multi - 챔버 에어백 PI (High - 엔드 병원 모델)
4 ~ 6 개의 독립적 인 에어백 (머리, 가슴, 복부) + 의료 PVC 연결 튜브로 구성되어 있으며, "압력 궤양 예방"프로그램에 -을 구축하는 것과 동일하게 번갈아가 팽창 및 수축 될 수 있습니다.
프로세스 : 높은 - 에어백의 주파수 용접 → 누출 감지 → 체크 밸브의 조립 → 직물 덮개의 재봉 및 고정 → 에어 펌프의 연결 → 노화 테스트 → 포장.
일회용 종이 섬유 파이 (NICU)
코어 재료는 습식 -가 형성된 3D 종이 섬유 + PLA 바이오 필름으로, 무게는 18 그램, 자체 - 사용 후 파괴되고 감염 위험이 없습니다.
프로세스 : 성형 → 열병 침투 건조 → 온라인 체중 감지 → 자외선 멸균 → 자동 포장 및 밀봉.
주요 자료 선택
주요 거품
35d Medical - 등급 Polyether Polyol + MDI 시스템, 암모니아 휘발 <50 ppm, 리바운드 55-65%, 계약 경도 60-80 n (안과 모델은 더 어려워 야합니다).
오프닝 에이전트
개방 된 - 셀 속도를 85% 이상 보장하기 위해 1.2 ~ 1.5% 특수 실리콘 오픈 - 세포 제를 추가해야합니다. 그렇지 않으면, 이산화탄소는 경향이있을 때 재 흡수 될 것입니다.
직물 복합 층
베니어는 60g 3D 워프 니트 메쉬 직물 + 1 mil TPU 수분 - 투과성 필름으로 만들어졌으며, 수분 투과성은 8000 g/m² · 24 시간으로 타액 침투를 방지합니다.
보조재료
지퍼 YKK #3은 거꾸로 마모 될 수 있으며, 풀 탭은 고무로 덮여 긁힘을 방지합니다.
꿰매는 실 150d/3 폴리 에스테르 코어, 3cm 당 12 스티치를 꿰매면서 30 개의 세척 후 나사산이 나오지 않았습니다.
멀티-챔버 에어백 PI는 "폼"을 0.25mm 의료용-등급 PVC 페이스트 수지로 대체하고 가소제는 DEHP-가 없어야 합니다. 일회용 종이섬유 케이크의 주재료는 침엽수펄프 60%, PLA 스테이플섬유 40%이다. 생체적합성은 ISO 10993-5 세포독성 테스트를 통과할 수 있습니다.
핵심 프로세스 분해
1. 곰팡이와 거품
알루미늄 적분 몰드에서, 공동 표면은 30 μm 단단한 크롬으로 전기 도금되며, 거칠기 Ra는 0.4 μm보다 적거나 동일하고; 그렇지 않으면, 탈 몰딩 할 때 세포가 찢어 질 것입니다.
"box - 유형 간헐적 거품"을 채택하십시오.
곰팡이를 45 도로 제거하십시오.
28 kg/m³의 혼합 재료의 높은 - 압력 주입;
6 분의 성숙 후에, 진공 청소기는 내부 폐쇄 세포를 방지하기 위해 기포를 끊습니다.
중요한 제어 지점
재료 온도는 22 ± 1도입니다. 너무 높으면 코어가 타게됩니다. 너무 낮 으면 상승이 충분하지 않습니다.
탈형 시간 오류는 ±30초입니다. 그렇지 않으면 경도 변동이 5N보다 큽니다.
2. CNC 조각 + 개요
5 개의 - 축 조각기는 한 번의 클램핑에서 "t - 모양의 호흡 홈 + 전면/하악 조리대"를 120mm의 홈 너비와 ± 0.5mm의 내성으로 완성 할 수 있으며, 코가 벽에 문지르지 않도록 할 수 있습니다.
공구 경로 시퀀스 : 바닥 먼저, 벽, 회전 속도 12000 rpm, 피드 4 m/min, 폼 가장자리 녹지 않도록하십시오.
가공 후 0.3MPA 압축 공기를 사용하여 먼지를 날려 버린 다음 초음파 파도로 3 분 동안 40도 순수한 물을 통과하여 잔류 기공 - 개방 제를 씻어 내면 불쾌한 냄새가 생길 것입니다.
3. 세척 - 건조 - 숙성
50도에서 90 분의 온수 순환 건조 후, 수분 함량은 5%이상 또는 동일하게 감소되었다.
그런 다음, MDI의 잔류 반응이 완료되고 자유 단량체가 깨끗한 영역으로 들어가기 전에 10ppm 미만이되도록 24 시간 동안 25 도의 일정한 온도 실에서 숙성됩니다.
4. 직물 라미네이션 및 덮개
3D 메쉬 패브릭 및 TPU 필름은 먼저 130도 및 0.3mpa로 롤링되고 복합되어 있으며, 껍질 힘은 6n 이상 또는 동일합니다.
패브릭 커버는 "3 - 조각"3 - 치수 절단을 채택합니다. 상단 조각에는 구멍이 있고 측면 조각에는 이어 지퍼가 장착되어있어 분해 및 세척이 쉽습니다.
슬리브 내부의 네 모서리는 폼 코어가 회전하는 것을 방지하기 위해 2mm anti - 슬립 드립 플라스틱 시트로 꿰매어집니다.
5. 완제품 검사
치수 공차 : 호흡 구멍의 중심 오프셋은 1mm보다 작거나 동일합니다. 그렇지 않으면 얼굴을 정렬 할 수 없습니다.
반동 시간: 3~5초(ASTM D3574 테스트 H). 너무 빠르면 얼굴에 부딪힐 것입니다. 너무 느리면 붕괴되기 쉽습니다.
공기 투과성 : 100 PA의 압력 차이 하에서 전체 베개의 공기 유량은 45 L/분보다 크거나 동일합니다. 이 값보다 낮 으면 이산화탄소 re - 흡입의 위험이 있습니다.
생물 안전성 : 피부 자극 지수 <0.4, 세포 독성은 등급 1보다 작거나 동일합니다.
내구성 : 75%의 8,000 번의 압입 후 영구 변형은 5% 미만입니다.
멀티-챔버 에어백 장치는 "30일 동안 50,000회의 팽창 및 수축 주기"에 대한 추가 피로 테스트를 거쳤으며 압력 강하는 5% 미만입니다. 일회용 종이섬유 시트의 세로방향 인장강도는 0.8kN/m 이상으로 측정되었으며, 180도 열수축율은 1% 미만입니다.
미래 동향
3D 인쇄 폴리 우레탄 : - 사이트 얼굴 스캐닝에서, "개인 호흡 터널"은 24 시간 이내에 인쇄 할 수 있으며, 결합 간격은 0.2mm 미만입니다.
위상 변화 마이크로 캡슐 : 얼굴 열을 흡수하고 답을 줄이기 위해 28도 위상 변화 재료를 폼에 포함시킵니다.
지능형 감지 : 베개 코어에 유연한 압력 매트릭스를 포함시킵니다. 앱은 실시간으로 "왼쪽의 압력은 70mmhg보다 큽니다. 팔을 조정하십시오."압력 궤양 예방을 SaaS 솔루션으로 바꾸십시오.
